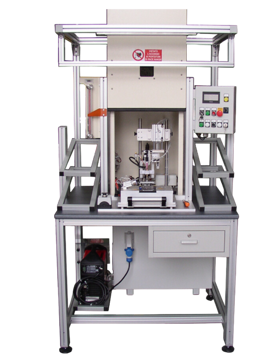

Banco Calibrazione e Saldatura
Questo banco permette 2 cicli differenti.
Il tipo di ciclo è automaticamente selezionato al momento della connessione dell’attrezzatura relativa.
Il primo tipo di ciclo permette la calibrazione manuale delle valvole di ricircolo gas esausti mediante rilievo della portata d’aria visivo e digitale e successivamente, in caso di successo, esegue la saldatura a TIG automatica in due punti della valvola così tarata.
Il secondo tipo di ciclo permette la saldatura a TIG circolare automatica dello stelo della valvola.
DETTAGLI DEL BANCO DI COLLAUDO
Il primo tipo di ciclo in taratura blocca la valvola e ne collega in tenuta ermetica l’immissione di un flusso nella stessa, quindi avvia l’immissione di aria che passando in un sensore di flusso digitale e un asametro a vista lasciando all’operatore la possibilità di regolare la valvola fino ad ottenere il flusso desiderato. Al consenso dell’operatore il sistema controlla se il flusso è effettivamente in tolleranza e avvia la saldatura in 2 punti della valvola. Il sistema di inserzione della valvola sull’attrezzatura è manuale e guidato. L’attrezzatura è montata su di una slitta che permette, nella seconda fase del ciclo, l’inserzione in macchina dell’attrezzatura.
Quando il banco rileva l’inserzione chiude automaticamente il riparo ed avvia la saldatura verificabile da apposita finestra filtrata.
Nel secondo tipo di ciclo la valvola viene posata manualmente sull’attrezzatura sempre montata sulla slitta che una volta inserita in macchina ne avvia il ciclo che chiude automaticamente il riparo ed inizia la saldatura circolare eseguita tramite la rotazione della valvola sul posaggio. Al termine di entrambe i tipi di ciclo viene avviato un raffreddamento automatico del pezzo e successivamente l’apertura del riparo e lo sblocco della slitta che può a questo punto essere estratta verso l’operatore.
Il tutto è gestito da un µPLC industriale e da un pannello di controllo grafico touch.
