Banco Collaudo Involucri Sensori di Pressione Pneumatici
Banco di collaudo per il controllo di tenuta e deformazione meccanica di componenti meccaniche per sensori di pressione gomme auto. Il sistema controlla la tenuta e la deformazione meccanica del componente. Il sistema è stato richiesto per un controllo a campione necessario per ogni inizio produzione dovendo garantire la bontà del contenitore meccanico del sensore di pressione.
Banco Collaudo Involucri Sensori di Pressione Pneu
Banco Collaudo Involucri Sensori di Pressione Pneu
DETTAGLI DEL BANCO DI COLLAUDO

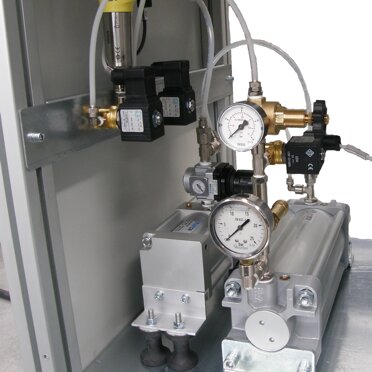

Il sistema è in grado di rilevare il profilo del prodotto con una accuratezza del millesimo di millimetro visualizzandone su di un grafico il profilo per avere anche un riscontro ottico della deformazione meccanica del prodotto. Il collaudo di tenuta e deformazione viene eseguito a 20 bar, generati dal banco stesso alimentato con una normale pressione standard industriale di 5 bar.
Il controllo della tenuta viene eseguito con una accuratezza del centesimo di bar a verifica della buona tenuta del pezzo ma le soglie di controllo sono comunque state tenute abbastanza larghe perché non eseguita a temperatura costante, essendo la verifica di tenuta una prova secondaria in questa applicazione.

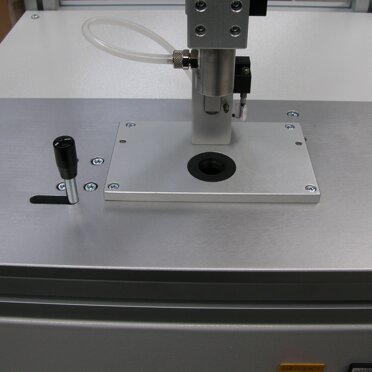

Carico e scarico del pezzo sono manuali come anche il blocco del pezzo nella postazione di collaudo. Quest’ultimo è garantito da una leva a ginocchiera controllata da un sensore di posizione. Un estrattore meccanico a movimentazione manuale facilita il recupero del pezzo dalla postazione di collaudo.
GALLERIA FOTOGRAFICA | DETTAGLI DEL BANCO DI COLLAUDO
