Compressione e Aggraffatura
Questo banco esegue la compressione e aggraffatura di particolari delle sonde lambda.
La compressione viene eseguita in controllo di forza e quota con forze intorno ai 2000 kg.
Il ciclo controlla all’avvio che alcuni componenti fondamentali siano presenti e in caso affermativo avvia la compressione nella quale viene controllato che la forza di chiusura venga raggiunta e rimanga entro i limiti impostati quando anche la quota si trova entro i limiti impostati.
Terminata questa prima fase il pezzo viene aggraffato.
Se una qualsiasi delle condizioni controllate non è corretta il ciclo considera il pezzo di scarto.

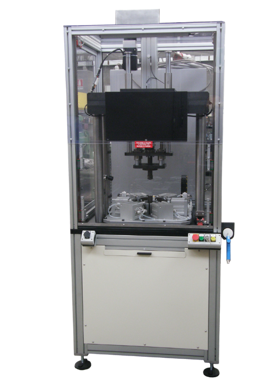

Banco Compressione e Aggraffatura
Banco Compressione e Aggraffatura
DETTAGLI DEL BANCO DI COLLAUDO
Il sistema, dopo il posizionamento manuale del pezzo nel posaggio, verifica la presenza dei componenti principali quindi abbassa automaticamente il riparo scorrevole con blocco di sicurezza ed avvia la compressione durante la quale viene anche registrata la curva Forza/quota. Il punto di termine viene raggiunto secondo particolari impostazioni e comunque entro i limiti di forza e quota impostati.

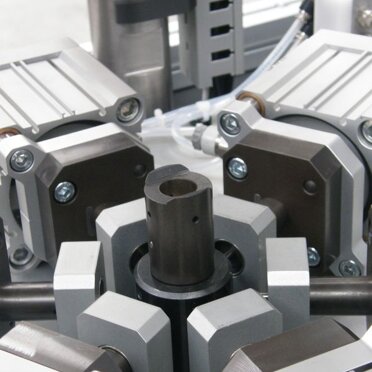

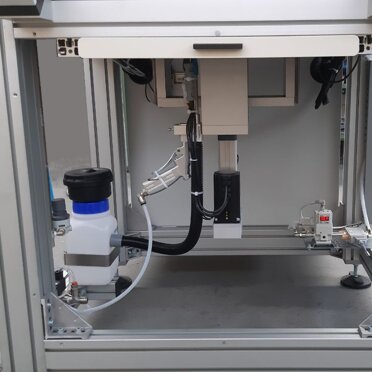

Il ciclo passa quindi all’aggraffatura del componente eseguita ad una forza calibrata e ripetibile. In seguito esegue un ciclo di pulizia ad aria aspirata che viene ripetuto automaticamente una volta asportato manualmente il componente.
I risultati del ciclo vengono al termine salvati su report in formato testo e su database del cliente secondo le procedure richieste.
Il tutto è gestito da un PC industriale semi-embedded (con SO LTSC e filtro UWF). Lo spegnimento del PC è automatizzato con alimentazione privilegiata (a carico del cliente) o con UPS.
