Home / Altre produzioni / Banco prova vita sensori Pressione

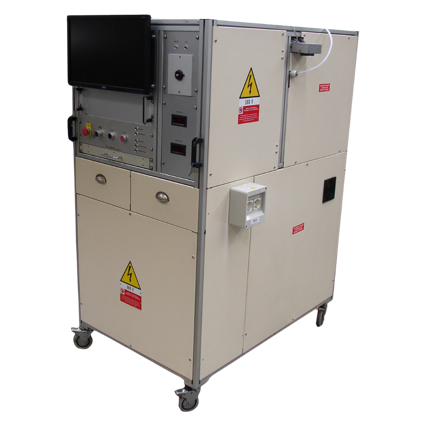

Banco Prova Vita Sensori Pressione

Questo banco effettua una lunga serie di cicli di funzionamento a 2 pressioni prestabilite in diverse condizioni climatiche (mediante separata cella climatica) ripetute ciclicamente per affaticare ed invecchiare fino a 20 pezzi di un prodotto al fine di verificarne la qualità e durata nel tempo.
A seconda del tipo di sensore in prova il banco commuta ciclicamente tra le 2 pressioni più estreme (la gamma delle pressioni va da -0.8 bar a 5 bar) ogni secondo stressando il prodotto. Ad ogni ciclo viene controllato che l’uscita di ogni pezzo sia in tolleranza.
Il tutto mentre i 20 pezzi, che sono alloggiati all’interno di una cella climatica, vengono portati alla temperatura indicata dal programma con rampe e temperature statiche secondo quanto impostato precedentemente.
Eventuali errori dell’uscita di ogni pezzo vengono salvati in uno storico insieme al tempo ciclo ed alla temperatura. Superato un certo numero di errori il pezzo viene indicato come scarto.

Banco Prova Vita Sensori Pressione

DETTAGLI DEL BANCO DI COLLAUDO

Come in tutte le prove di vita una caratteristica dei componenti del banco è che siano estremamente più longevi di quelli in prova per permettere l’utilizzo del banco per molteplici prove senza doverlo manutenere troppo frequentemente.

In questo caso c’è un’altra caratteristica importante per poter accorciare il tempo ciclo il più possibile e riguarda la portata di aria ai pezzi che, pur avendo questi ultimi una camera di aria esigua, tra tubi di collegamento e quantità di pezzi hanno bisogno di sostituire nel più breve tempo possibile una massa di aria non indifferente.

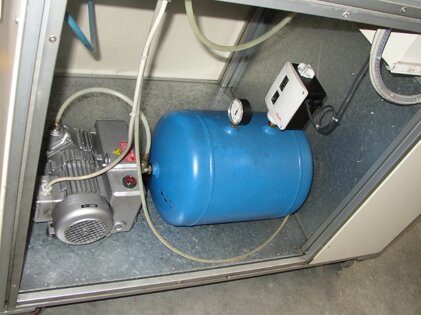

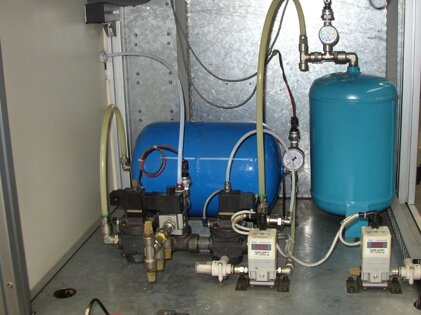

Per questo il banco utilizza delle valvole particolari con portate e tempi di commutazione importanti e serbatoi calcolati per mantenere il tempo ciclo intorno ai 2 secondi (1 a bassa pressione e 1 ad alta pressione).
Il banco controlla in alcune fasi, oltre a quella iniziale, anche la tenuta di tutto il sistema onde evitare che durante il ciclo una rottura possa inficiare la prova.
A video sono sempre presenti tutte le condizioni e la lettura attuale di tutti i pezzi e la possibilità di accedere allo storico.
In caso di black-out il PC, sostenuto da alimentazione privilegiata o UPS, provvede a salvare le ultime condizioni prima di spegnersi. Al successivo riavvio la prova verrà ripresa dal punto in cui è stata interrotta.
I risultati della prova vengono al termine salvati su report excel e database del cliente secondo le procedure consegnate.
Il tutto è gestito da un PC industriale semi-embedded (con SO LTSC e filtro UWF). Lo spegnimento del PC è automatizzato con alimentazione privilegiata (a carico del cliente) o con UPS.

Banco Prova Vita Sensori Pressione BNC Automazione

Banco Prova Vita Sensori Pressione BNC Automazione
