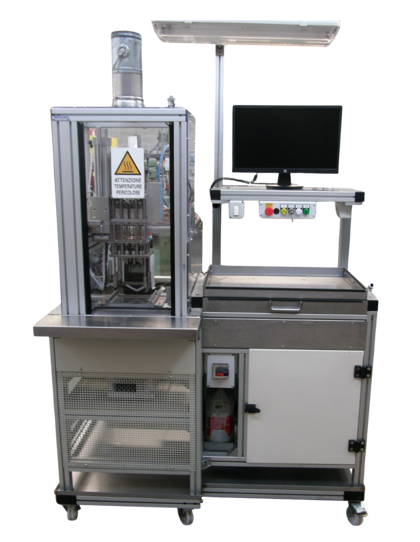

Banco Collaudo 10 bulbi a Cera
Spesso si rende necessario verificare che i lotti prodotti o acquistati rientrino nelle tolleranze di specifica.
Questo banco esegue il collaudo di 10 bulbi a cera eseguendo anche piccole analisi statistiche atte a evidenziare la bontà del lotto. Il sistema porta i pezzi alla temperatura di apertura, mediante immersione in bagno gestito a rampe di temperatura, acquisendone la curva di estrusione e verificando le temperature e quote di inizio e fine apertura. Il risultato, anche solo su 10 pezzi di un lotto, indica nel tempo di un collaudo di circa 20-30 minuti (a seconda delle caratteristiche del pezzo e delle esigenze di rilievo) il livello di rispetto delle tolleranze di specifica.
PRINCIPALI CARATTERISTICHE
- Collaudo di 10 bulbi in contemporanea
- Rilievo della quota con precisione da +/-0.05mm a +/- 0,004mm, risoluzione da 0,01mm a +/-0,002mm
- Temperature di lavoro da 20 a 130°C (opzionali estensioni di temperatura)
- Carico meccanico per bulbi a molla fisso (opzionale carico meccanico automatico programmabile o a molla intercambiabile)
- Piatto portabulbi intercambiabile
- Utile per validazione prodotto a inizio produzione o controllo a campione
- Gestione riparo scorrevole automatica con blocco in sicurezza del riparo chiuso
- Gradiente termico regolabile
- Collaudo in bagno di liquido segregato (adatto per l’uso in reparto produzione)
- PC industriale fanless con SO LTSC (semi-embedded)
- Spegnimento e accensione PC automatico su alimentazione privilegiata (a carico del cliente) o UPS
FUNZIONI PRINCIPALI
- Rilievo curva di espansione
- Analisi statistica, della distribuzione e visualizzazione a istogrammi
- Collaudo a temperatura statica
- Rilievo curva in salita e discesa di temperatura (isteresi)
- Ciclo di temperatura con controllo campioni (opzionale)
- Gestione ricettario per prodotto
- Gestione lotto di produzione
- Report su file Excel e/o in formato pdf
DETTAGLI BANCO DI COLLUDO
Il sistema è in grado di rilevare le curve di estrusione e rientro del perno rilevandone l’isteresi. Il calcolo della temperatura di fine apertura viene eseguito mediante un’analisi sulla parte di curva di fine apertura per avere un sistema di comparazione indicativo stabile tra i vari pezzi prodotti.
Il banco è adatto all’uso in produzione avendo il liquido in temperatura segregato e in sicurezza durante tutte le condizioni di utilizzo. È dotato di piastra di alloggiamento dei pezzi intercambiabile per i diversi tipi di prodotto. Il carico dei bulbi a cera può essere meccanico fisso, meccanico intercambiabile o automatizzato regolabile.
Il banco è provvisto di un comodo vassoio su cui posare le lavorazioni per l’asciugatura e di un cassetto contenente la tastiera ed il mouse per un uso pratico e veloce del PC che volendo può essere ordinato con touch screen.
Le analisi ed il report relativi sono personalizzati in base alle esigenze del cliente.
Il tutto è gestito da un PC industriale semi-embedded (con SO LTSC e filtro UWF). Il programma può essere personalizzato anche per la memorizzazione dei risultati e dei lotti su Database SQL.
Scheda Tenica BNC Automazione Banco di Test e Collaudo 10 bulbi a cera.pdf
