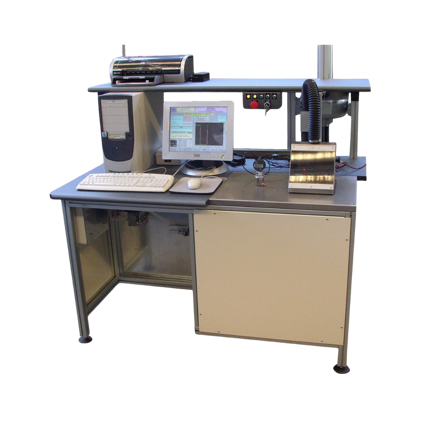

Banco collaudo contemporaneità interruttori termici
Questo banco esegue il difficile compito di verificare se, in un interruttore con azionamento a disco bimetallico in temperatura, il momento del contatto elettrico è contemporaneo con il suono di scatto del disco. Questa contemporaneità tra contatto elettrico e scatto del disco indica che l’interruttore entra in completo contatto solo nel momento desiderato e non prima a causa dell’iniziale deformazione del disco, condizione nella quale il corretto contatto non è assicurato e anche la temperatura di intervento può risultare fuori tolleranza. Indispensabile in laboratorio per verifiche di qualità o in produzione per verifiche a campione o per validazioni di inizio produzione.
PRINCIPALI CARATTERISTICHE
- Verifica di contemporaneità tra la commutazione del contatto elettrico ed il suono dello scatto del disco bimetallico
- Collaudo sul pezzo completo
- Rilievo contemporaneità in andata e ritorno
- Rilievo su prodotti a singolo e doppio interruttore a singolo contatto o a scambio (SPST, DPST, SPDT)
- Opzionale: archiviazione risultati su Database cliente
- Visualizzazione grafica del rumore di scambio con tolleranza di tempo tra suono e contatto impostabile
- Rilievo curva di approccio allo scatto su disco nudo su postazione dedicata
- Utile per validazione prodotto a inizio produzione, controllo a campione o analisi scarti
- Sistema di riscaldamento ad aria
- PC commerciale o industriale fanless con SO LTSC (semi-embedded)
- Spegnimento e accensione PC automatico su alimentazione privilegiata (a carico del cliente) o UPS
FUNZIONI PRINCIPALI
- Rilievo contemporaneità su postazione protetta
- Rilievo curva di deformazione disco su postazione dedicata
- Analisi dati
- Archivio dati prove
- Analisi grafica
- Gestione ricettario per prodotto
- Gestione lotto di produzione
- Report su file Excel e/o in formato pdf
- Gestione modifiche con protezione a password o rilievo operatore mediante RFID
Ulteriori dettagli
Il pezzo in prova viene alloggiato in un comodo posaggio attrezzato con una pinza di blocco adatta a ricevere la maggior parte degli interruttori di temperatura nel campo automotive. Il posaggio è personalizzabile per ogni tipo di interruttore di temperatura a disco bimetallico.
Il banco è stato creato per verifiche di laboratorio ma è anche possibile ordinarne altre versioni più adatte ad ambienti e sistemi di lavoro differenti.
La versione per laboratorio comprende anche il posaggio per il rilievo della curva di scatto dei dischi utile per verificare la regolarità dell’imbutitura dello stesso.
Le analisi ed il report relativi sono personalizzati in base alle esigenze del cliente.
Il tutto è gestito da un PC che può essere più economico (commerciale) oppure più stabile e performante (industriale semi-embedded con SO LTSC e filtro UWF). Il programma può essere personalizzato anche per la memorizzazione dei risultati e dei lotti in Database SQL.
Scheda Tenica BNC Automazione Banco di Test e Collaudo Ccontemporaneita.pdf
GALLERIA FOTOGRAFICA | DETTAGLI DEL BANCO DI COLLAUDO
