Home / Altre Produzioni / Isola robotizzata montaggio e collaudo centralina auto
Isola robotizzata montaggio e collaudo centralina auto

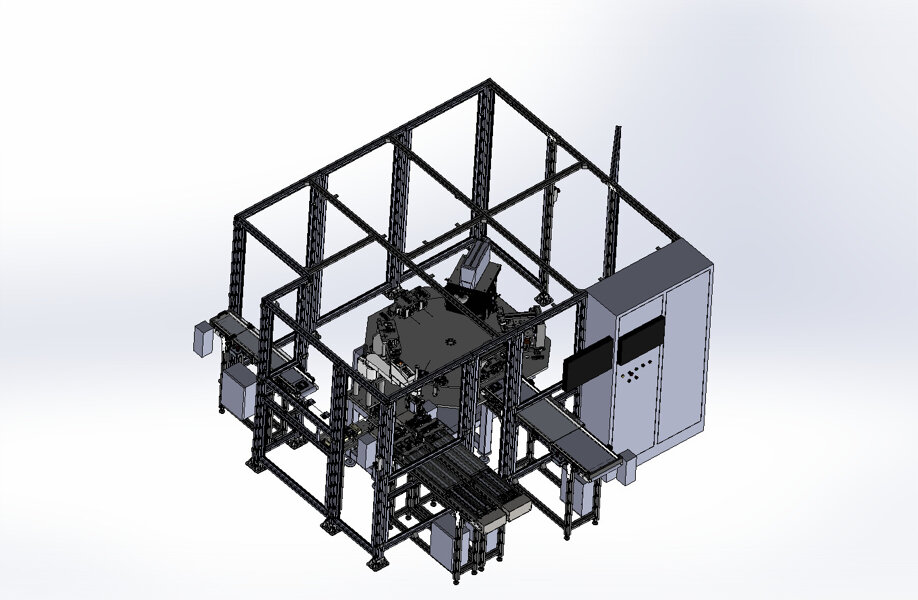

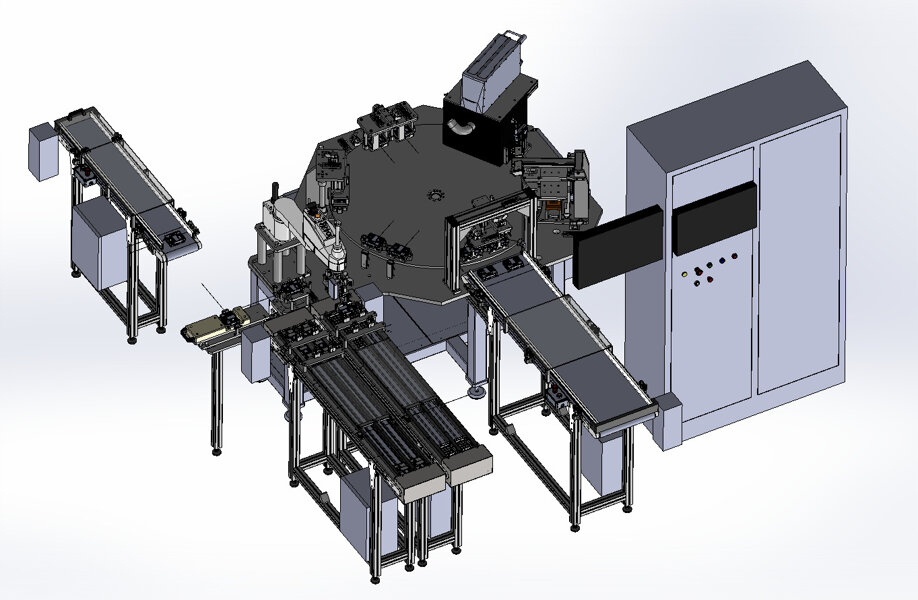

Questa isola è formata da una prima stazione robotizzata di movimentazione e inserimento dei componenti del prodotto da assemblare che esegue il prelievo e l’assemblaggio di contenitore, circuito stampato e coperchio del prodotto su stazione di montaggio.

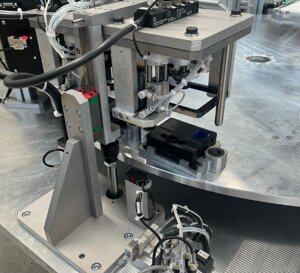

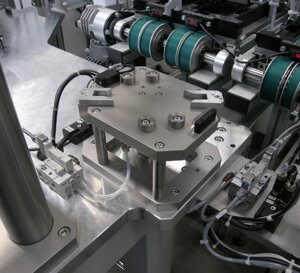

In seguito il prodotto così composto viene posato su una stazione doppia di una tavola rotante sulla quale vengono eseguite le successive lavorazioni di chiusura del prodotto, verifica corretta chiusura e allineamento dei reofori sui connettori di contattazione del pezzo, marcatura laser, collaudo funzionale e scarico buoni o segregazione scarti.
Produzione oraria intorno ai 460 pezzi/ora con una produzione prevista su 3 turni 24/24 h, 6/7 gg salvo manutenzioni ordinarie.
DETTAGLI BANCO DI COLLAUDO

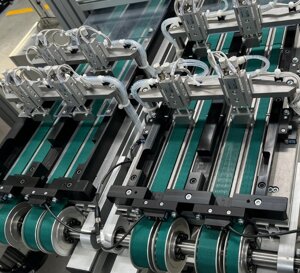

I corpi e coperchi sono inseriti manualmente su nastri di asservimento doppi con un buffer di x pezzi con posizionamento e maschere tali da evitare il posizionamento non corretto. I circuiti stampati sono asserviti da una macchina di terze parti su due postazioni alimentate automaticamente.
Un PC supervisore gestisce il parte di ciclo mentre un PLC con I/O distribuiti su rete Ethercat gestisce tutti i controlli I/O e del robot SCARA.
Un secondo PC gestisce tutta la parte di collaudo funzionale che riporta sul sistema informatico del cliente tutti i dati necessari e comunica via ethernet altri dati con il supervisore dell’isola. Quest’ultimo registra sul sistema informatico del cliente tutti i risultati della produzione in modo da poter risalire in qualsiasi momento alla storia di produzione di ogni singolo prodotto.
Il PC sono supportati da UPS per cui in caso di black-out o spegnimento intenzionale della linea, prima di avviare lo spegnimento dei PC, vengono salvate le condizioni in cui si è fermata l’isola. Al successivo riavvio sarà possibile riavviare la produzione dal punto in cui è stata interrotta.
Dettaglio

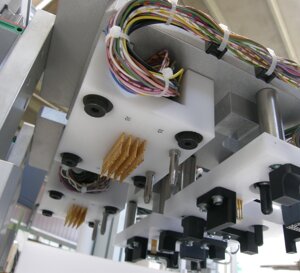

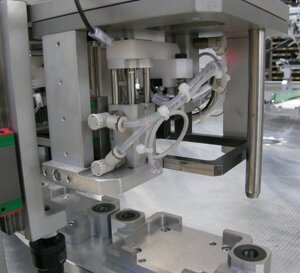

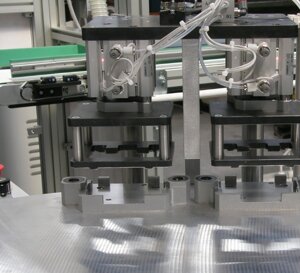

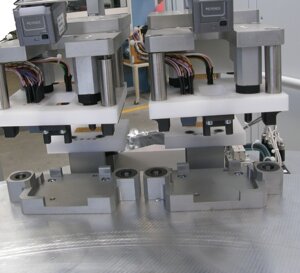

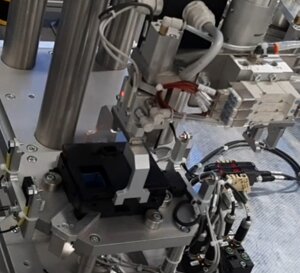

Galleria fotografica di dettaglio Impianto
